دليل اختيار حزمة RTD: مفتاح الاستقرار والعمر

وراء القياس الدقيق لدرجة الحرارة يكمن تحسين تكنولوجيا التعبئة والتغليف

في مجال قياس درجة الحرارة الصناعية، يعمل كاشف درجة الحرارة المقاومة (RTD) بمثابة "النهاية العصبية" لقياس درجة الحرارة، ويحدد استقراره بشكل مباشر موثوقية النظام بأكمله. تقنية التغليف-هذه الغلاف الواقي الذي يبدو بسيطًا-هي في الواقع درع ضد البيئات القاسية وعامل أساسي يؤثر على عمر المستشعر.

I. تغليف RTD: أكثر من مجرد غلاف واقي

تقيس أجهزة RTD درجة الحرارة من خلال الاستفادة من خاصية تغير مقاومة الموصل المعدني (مثل البلاتين أو النيكل) مع درجة الحرارة. لا يحمي هيكل التغليف عنصر المقاومة الداخلي فحسب، بل يقوم أيضًا بمهام متعددة:

العزل الكهربائي: يمنع الدوائر القصيرة وتداخل الإشارة

الحماية الميكانيكية: يقاوم الاهتزاز والصدمات والتآكل

العزل الكهربائي: يمنع الغازات/السوائل المسببة للتآكل

التوصيل الحراري الأمثل: يضمن الاستجابة السريعة لدرجة الحرارة

ثانيا. نماذج التغليف السائدة وسيناريوهات تطبيقها

1. التغليف الخزفي: حارس درجة الحرارة العالية والضغط العالي

تستخدم العبوات الخزفية هيكلًا مملوءًا بمسحوق عازل من أكسيد المغنيسيوم وأنبوب حماية معدني، قادر على تحمل درجات حرارة تصل إلى 850 درجة مئوية، ويظهر مقاومة ممتازة للصدمات والاهتزازات الميكانيكية.

**السيناريوهات القابلة للتطبيق:** مراقبة درجة حرارة الفرن المعدني، وأوعية التفاعل الكيميائي، ومناضد اختبار المحرك

**الحالة العالمية-الحقيقية:** بعد اعتماد التغليف الخزفي في خط إنتاج تلبيد أحد مصانع الصلب، زاد العمر الافتراضي لجهاز كشف درجة الحرارة المقاومة (RTD) من 3 أشهر إلى عامين.

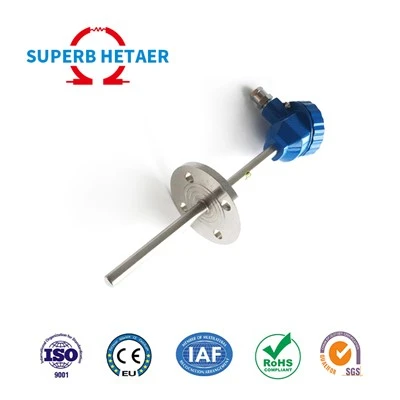

**2. ** التغليف المدرع: ** فاصل بيئات الاهتزاز

تستخدم أجهزة RTD المدرعة غلافًا من الفولاذ المقاوم للصدأ مكونًا من ثلاث-طبقات مملوءة بمادة عازلة عالية الكثافة-، مما يزيد من مقاومة الاهتزاز بنسبة 300% ويجتاز 100000 اختبار تأثير ميكانيكي.

بالمقارنة مع RTDs العادية، تتفوق RTDs المدرعة في القوة الهيكلية، ومقاومة التآكل، ووقت الاستجابة الحرارية، وسهولة الصيانة، مما يظهر متانة أعلى في البيئات القاسية.

**السيناريوهات القابلة للتطبيق:** مناطق اهتزاز ماكينة القولبة بالحقن، وغرف ضخ المياه بالطاقة الشمسية

**الأداء العالمي-الحقيقي:** في مناطق اهتزاز ماكينات القولبة بالحقن، زاد العمر الافتراضي من شهر واحد إلى 16 شهرًا؛ انخفض معدل فشل غرفة مضخة المياه الكهروضوئية بنسبة 90٪.

**3. ** التغليف الزجاجي: ** عدو الوسائط المسببة للتآكل

يتميز التغليف الزجاجي بمقاومة الأحماض والقلويات وخصائص منع اختراق الرطوبة. يمكن أن تعمل أجهزة RTDs-الزجاجية المغلفة ذات نطاق درجة الحرارة الواسع جدًا-والتي طورتها الشركة السويسرية IST في بيئات قاسية تتراوح من -200 درجة إلى 1000 درجة .

**سيناريوهات التطبيق:** مراقبة درجة حرارة خزان الطلاء الكهربائي، وأنظمة درجة حرارة تربية الأحياء المائية في مياه البحر، ومعدات التشغيل الآلي للمكاتب، وفحص درجة الحرارة والتحكم في الأجهزة المنزلية.

4. تغليف الأغشية الرقيقة-: سماعة الطبيب الخاصة بدرجة الحرارة للمعدات الدقيقة.

يستخدم تغليف الأغشية الرقيقة- طبقة من البلاتين المتطاير على ركيزة خزفية باستخدام تقنية الضبط الدقيق بالليزر-، مما يحقق سرعة استجابة أقل من 0.1 ثانية ودقة تبلغ ±0.05 درجة .

**سيناريوهات التطبيق:** تصنيع رقائق أشباه الموصلات، وأنظمة تبريد الماسح الضوئي المقطعي الطبي، والمناظير الداخلية، والقسطرة، وغيرها من الأجهزة الطبية الحساسة للأحجام-.

5. تغليف راتنجات الايبوكسي: الحارس غير المرئي للأجهزة الإلكترونية.

يوفر تغليف راتنجات الإيبوكسي عزلًا جيدًا وتكلفة منخفضة وإنتاجًا ضخمًا سهلاً، لكن مقاومته للحرارة تبلغ 150 درجة فقط. يكون سطح التغليف أملسًا وخاليًا من الشوائب-، كما أن راتنجات الإيبوكسي ممتلئة وخالية من الفقاعات-، مما يوفر حماية فعالة لثرمستور NTC من التأثيرات البيئية الخارجية.

السيناريوهات القابلة للتطبيق: الحماية من الحرارة الزائدة للوحة الدائرة، ومراقبة درجة حرارة البطارية، وقياس درجة الحرارة، والتعويض والتحكم، والأدوات -عالية الدقة

6. التغليف الخاص: حلول لظروف العمل القاسية

بالإضافة إلى نماذج التغليف الشائعة المذكورة أعلاه، هناك بعض خيارات التغليف الخاصة لبيئات محددة:

الوجه النهائي المغناطيسي: يستخدم مغناطيسات أرضية نادرة للامتصاص، وهو مناسب لقياس درجة الحرارة-في الوقت الحقيقي للأسطح الملفوفة

التيفلون المضاد للتآكل-: طبقة من البلاستيك الفلوري محكمة الغلق بالكامل، ومناسبة لمراقبة درجة الحرارة في الوسائط الحمضية القوية

النوع المقاوم للضغط في أعماق البحار-: غلاف من سبائك التيتانيوم مزود بصمام موازنة الضغط، مناسب لمعدات الاستكشاف البحري

نوع التغليف المعقم: يستخدم مواد متوافقة حيوياً (مثل السيليكون الطبي، PEEK)، ويمكنه الاتصال مباشرة بجسم الإنسان أو سوائل الجسم، وهو مناسب لتحقيقات درجة حرارة الجسم التي تستخدم لمرة واحدة ومراقبة درجة حرارة القسطرة.

ثلاث أو أربع خطوات لتأمين الحل الأمثل للتغليف

الخطوة 1: تشخيص القتلة البيئيين

سيناريوهات الاهتزاز → حدد هيكل المنفاخ المدرع/المرن

البيئات شديدة التآكل ← التغليف بالزجاج/التفلون

قيود المساحة ← تغليف رقعة الأغشية الرقيقة-.

الخطوة 2: تحديد حدود الأداء

الفضاء الجوي: خطأ < 0.3% → تغليف طبقة رقيقة من البلاتين-.

آلات الغذاء: متوافقة مع معايير إدارة الغذاء والدواء الأمريكية → غلاف من الفولاذ المقاوم للصدأ 316L

تجارب البحث العلمي: سرعة الاستجابة< 1 second → Unpackaged Bare Components

الخطوة 3: التقييم الاقتصادي

بالنسبة للسيناريوهات الصناعية العامة، تعد أجهزة RTDs المجمعة (التي تكلف ما بين 15 إلى 50 يوان صيني) كافية، في حين تتطلب المجالات الحيوية مثل الطاقة النووية أجهزة RTDs مدرعة بلاتينية تكلف أكثر من 200 يوان صيني.

الخطوة 4: ترقية الحماية الديناميكية

بالنسبة لمناطق الاهتزاز مثل ماكينات القولبة بالحقن والضواغط، يمكن إضافة نظام عازل ثلاثي -مراحل:

تمتص منفاخ السبائك المرنة 80% من طاقة التأثير

مفصل دوار 360 درجة يزيل إجهاد التثبيت

طبقة سيراميك نانو- مرنة تقاوم الاهتزازات عالية التردد
